回转窑用煤粉和气体燃料混烧燃烧器
本实用新型的名称是回转窑用煤粉和气体燃料混烧燃烧器，涉及一种回转窑，具体地是涉及回转窑用煤料和气体燃料混烧的燃烧器。它主要是解决已知的回转窑用燃烧器只能燃烧煤粉或气体燃料，需配置大风量低风压风机，能耗高的问题。本实用新型燃烧器的喷嘴头部从外到内依次设有轴流风、旋流风、煤气、煤风、中心风和点火六个通道；在燃烧器本体上分别装有轴流风、旋流风和煤风出口截面调节装置，以及中心风端盖板调节装置；在燃烧器上装有净风侧风管，净风侧风管上装有两个侧风管调节补偿装置。本实用新型既可将煤粉和气体燃料混烧，又可单独使用一种燃料，只需配置小风量高风压风机，两种燃料混合良好，燃烧充分，节约能源。

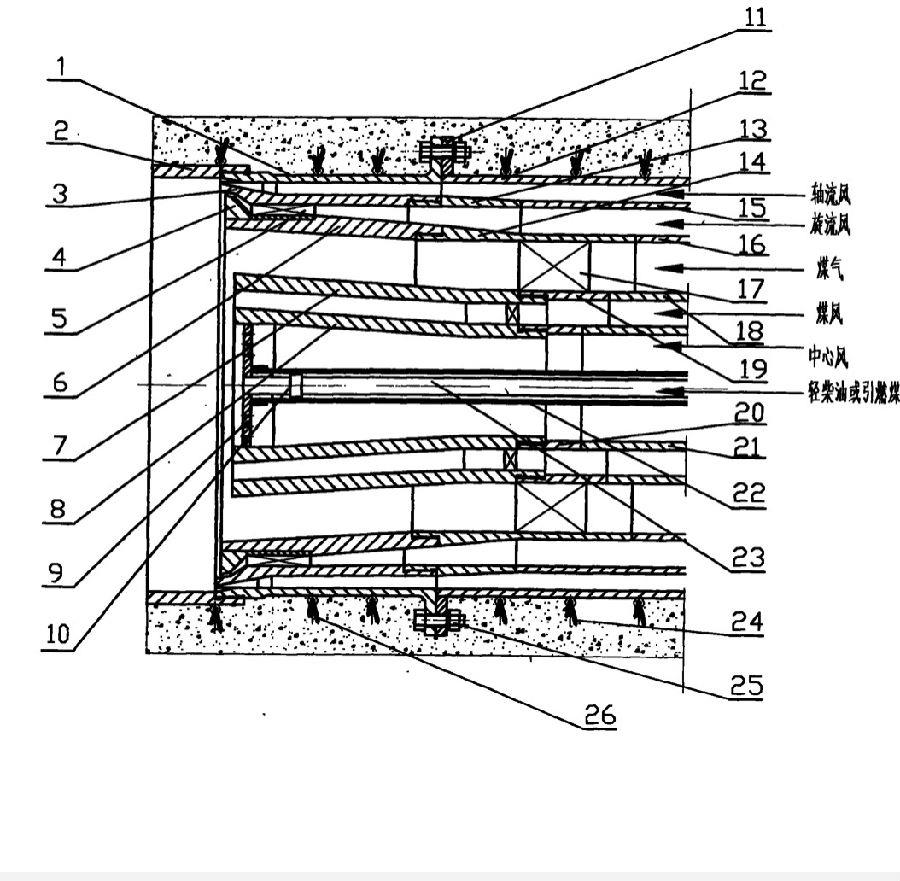

1.一种回转窑用煤粉和气体燃料混烧燃烧器，其特征是:①燃烧器的喷嘴头部从外到内依次设有轴流风、旋流风、煤气、煤风、中心风和点火六个通道;②在燃烧器本体上分别装有轴流风、旋流风和煤风出口截面调节装置(28、29、34),以及中心风端盖板调节装置(35) ;③在燃烧器上装有净风侧风管(41),净风侧风管(41). 上装有两个侧风管调节补偿装置(42、40)。
2.根据权利要求1所述的回转窑用煤粉和气体燃料混烧燃烧器,其特征是所述的喷嘴头部的六个通道的出口为斜面出口,在轴流风通道外简(1)外侧的出口处设有拢焰罩(2)。
3.根据权利要求1所述的回转窑用煤粉和气体燃料混烧燃烧器,其特征是所述的轴流风和旋流风出口截面调节器(28、29)是--个带有四个法兰的波纹补偿器,两个法兰分别固定在波纹管两侧与波纹管密封联接，另两个法兰分别设在上述两个法兰的外侧，通过两个螺杆平行联接在四个法兰的径向端。
4.根据权利要求1所述的回转窑用煤粉和气体燃料混烧燃烧器,其特征是所述的煤风出口截面调节装置(34)和中心风端盖板调节装置是由两个法兰和两个螺杆组成,两个螺杆平行联接在两法兰的径向端。
5.根据权利要求1所述的回转窑用煤粉和气体燃料混烧燃烧器,其特征是所述的净风侧风管(41). 上联接有轴流风管(46) 、旋流风管(44) 和中心风管(36) ,轴流风管(46)、旋流风管(44)和中心风管(36)。 上分别装有蝶阀式的调节阀门(45、43、37)。
6.根据权利要求1所述的回转窑用煤粉和气体燃料混烧燃烧器,其特征是所述的净风侧风管(41)和煤风进口管道(33)之间装有煤风补偿风管(39)。
7.根据权利要求1或5所述的回转窑用煤粉和气体燃料混烧燃烧器,其特征是所述的两个侧风管调节补偿装置(42、40) - -个安装在轴流风管(46) 和旋流风管(44) 之间，另一个安装在旋流风管(44)和煤风补偿风管(39)之间的净风侧风管(41). 上。
8.根据权利要求1所述的回转窑用煤粉和气体燃料混烧燃烧器,其特征是所述的煤风进口管道(33) 斜插入煤风外管(18) 内,并焊接在燃烧器上,在斜插口的煤风通道壁上设有耐磨陶瓷片保护层。
