用于燃烧器上的调节装置
本公司产品新型的名称是一种用于燃烧器上的调节装置。涉及一种调节燃烧器气流出口截面的调节装置。它主要是解决已有的燃烧器气流出口截面调节装置不能满足目前的工艺频繁变化，以及调节次数不断增多的问题。本公司产品的调节器是蜗轮蜗杆升降机通过其丝杆与连接叉的一端连接，连接叉的另一端连接在气流内风管上，蜗轮蜗杆升降机的另一端上连接有连接管组件，连接管组件的另一端连接在气流外风管上。本公司产品新型安装在相邻两管道间的伸缩膨胀节上，具有调节灵活、省力、稳定可靠、结构简单、安装方便的特点，本实用新型利用蜗轮蜗杆升降机自身自锁功能，调节后不易窜动。

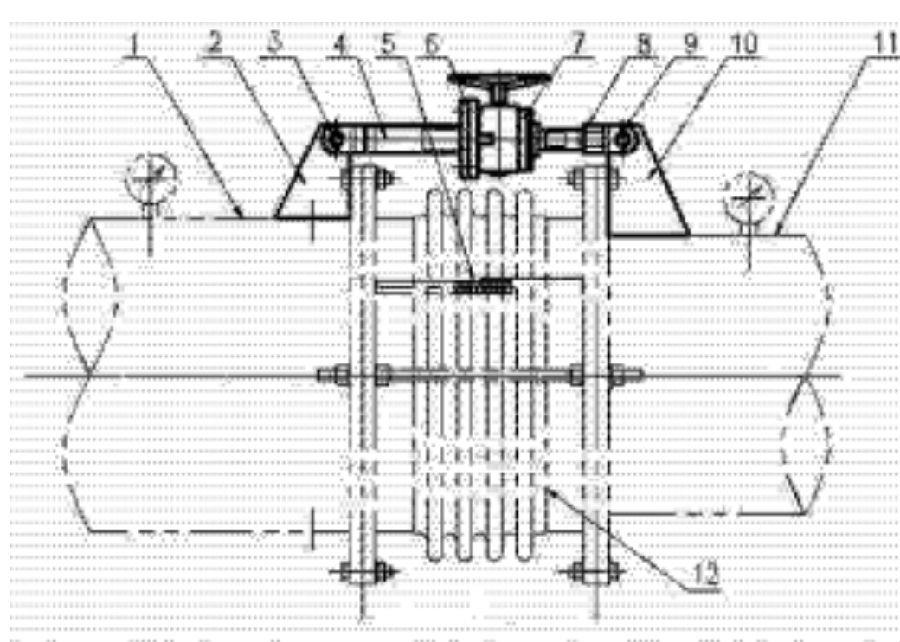

1、一种用于燃烧器上的调节装置，其特征是：蜗轮蜗杆升降机(7)通过其丝杆与连接叉(8)的一端连接,连接叉(8)的另一端连接在气流内风管(11)上，蜗轮蜗杆升降机(7)的另一端上连接有连接管组件(4)，连接管组件(4)的另一端连接在气流外风管(1)上。
2、根据权利要求1所述的一种用 于燃烧器上的调节装置，其特征是：所述的连接叉(8)通过开口销(9)连接在气流内风管(11)上的筋板(10) 上。
3、根据权利要求1所述的一种用于燃烧器上的调节装置，其特征是：所述的连接管组件(4)通过销轴(3)连接在(流外风管(1)上的筋板(2）上。
