回转窑用燃烧器的耐磨拢焰罩
本公司设备实用于新型涉及回转窑行业热工设备技术领域，具体是一种回转窑燃烧器用耐磨拢焰罩。本公司设备实用新型在浇注料保护层与浇注料挡板交接处的浇注料保护层内部设置空腔圆环，空腔圆环上安装耐热钢拢焰罩外筒，耐热钢拢焰罩外筒前端固定安装陶瓷耐磨筒体，陶瓷耐磨筒体一侧设置轴流风外筒卡槽，轴流风外筒卡槽将轴流风外筒与陶瓷耐磨筒体连接在一起，陶瓷耐磨筒体的内沿与轴流风孔出口的最外边缘平齐。本公司设备实用新型的随轴流风喷出或回旋的颗粒料的冲刷对陶瓷内壁的磨损很小，保证了拢焰罩的使用寿命延长，同时陶瓷内壁的光滑特性又保证了拢焰罩的良好拢焰效果。

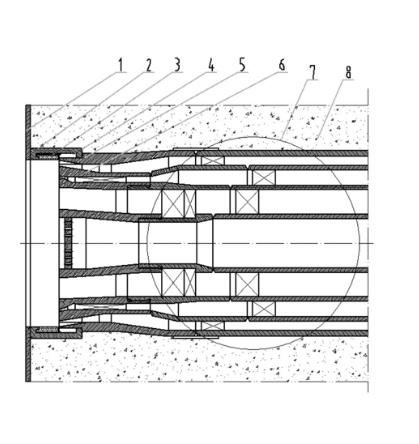

1.一种用于回转窑用燃烧器的耐磨拢焰罩，包括浇注料挡板、耐热钢拢焰罩外筒、陶瓷耐磨筒体、轴流风外筒卡槽、轴流风外筒、浇注料保护层，浇注料挡板设置在浇注料保护层前端，其特征在于：在浇注料保护层与浇注料挡板交接处的浇注料保护层内部设置空腔圆环，空腔圆环上安装耐热钢拢焰罩外筒，耐热钢拢焰罩外筒前端固定安装陶瓷耐磨筒体，陶瓷耐磨筒体一侧设置轴流风外筒卡槽，轴流风外筒卡槽将轴流风外筒与陶瓷耐磨筒体连接在一起，陶瓷耐磨筒体的内沿与轴流风孔出口的最外边缘平齐。
2.根据权利要求1所述的一种用于回转窑用燃烧器的耐磨拢焰罩，其特征在于：还包括轴流风内筒，轴流风内筒设置在轴流风外筒内侧。
3.根据权利要求1所述的一种用于回转窑用燃烧器的耐磨拢焰罩，其特征在于：轴流风外筒卡槽为旋转卡槽结构。
4.根据权利要求1所述的一种用于回转窑用燃烧器的耐磨拢焰罩，其特征在于：耐热钢拢焰罩外筒和轴流风外筒卡槽为耐热钢材质。
5.根据权利要求1所述的一种用于回转窑用燃烧器的耐磨拢焰罩，其特征在于：陶瓷耐磨筒体采用粉末陶瓷成形件。
6.根据权利要求1所述的一种用于回转窑用燃烧器的耐磨拢焰罩，其特征在于：陶瓷耐磨筒体与耐热钢拢焰罩外筒的装配间隙为0.2mm至0.8mm。
7.根据权利要求1所述的一种用于回转窑用燃烧器的耐磨拢焰罩，其特征在于：陶瓷耐磨筒体与轴流风外筒卡槽的装配间隙为0.2mm至0.8mm。
