回转窑用煤气混烧燃烧器的喷头
中和新型产品提供一种燃气用量小的回转窑用煤气混烧燃烧器的喷头，实现燃气用量与燃烧器结构的良好匹配，属于燃烧科学技术领域。采用的技术方案为：从外到内依次设有轴流风通道、旋流风通道、煤风通道、燃气通道、中心风通道和点火通道共六通道，分别由轴流风外筒、轴流风内筒、煤风内筒、旋流风内筒、煤气内筒、点火管道由外到内依次同轴套装后形成。燃气用量较小时，燃气通道设置于轴流风、旋流风及煤风通道的内侧，燃气通道紧邻中心风通道和点火通道，点火后，在煤风通道内侧较短的距离内被引燃，及时起火，保证了火焰稳定性，利于燃气的充分燃烧，使窑内形成所需的烧成带长度，窑内温度分布合理。

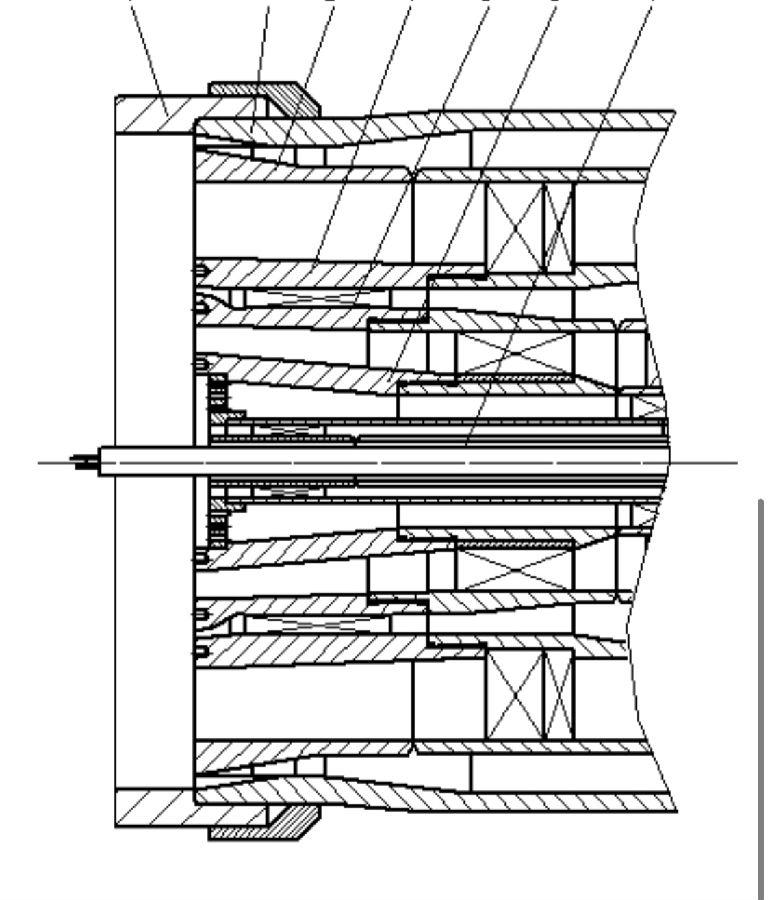

1、回转窑用煤气混烧燃烧器的喷头，其特征在于：从外到内依次设有轴流风通道、旋流风通道、煤风通道、燃气通道、中心风通道和点火通道共六通道，分别由轴流风外筒（2）、轴流风内筒（3）、煤风内筒（4）、旋流风内筒（5）、煤气内筒（6）、点火管道（7）由外到内依次同轴套装后形成；轴流风外筒（2）、轴流风内筒（3）、煤风内筒（4）、旋流风内筒（5）、煤气内筒（6）均为圆筒状且管径依次减小；轴流风外筒（2）与轴流风内筒（3）套装后构成的空腔为轴流风通道，轴流风内筒（3）与煤风内筒（4）套装后构成的空腔为旋流风通道，煤风内筒（4）与旋流风内筒（5）套装后构成的空腔为煤风通道，旋流风内筒（5）与煤气内筒（6）套装后构成的空腔为燃气通道，煤气内筒（6）与点火管道（7）套装后构成的空腔为中心风通道，点火管道（7）的内筒空间构成点火通道。
2、根据权利要求1所述的回转窑用煤气混烧燃烧器的喷头，其特征在于：所述的轴流风外筒（2）外层设置有圆筒状的拢焰罩（1）。
